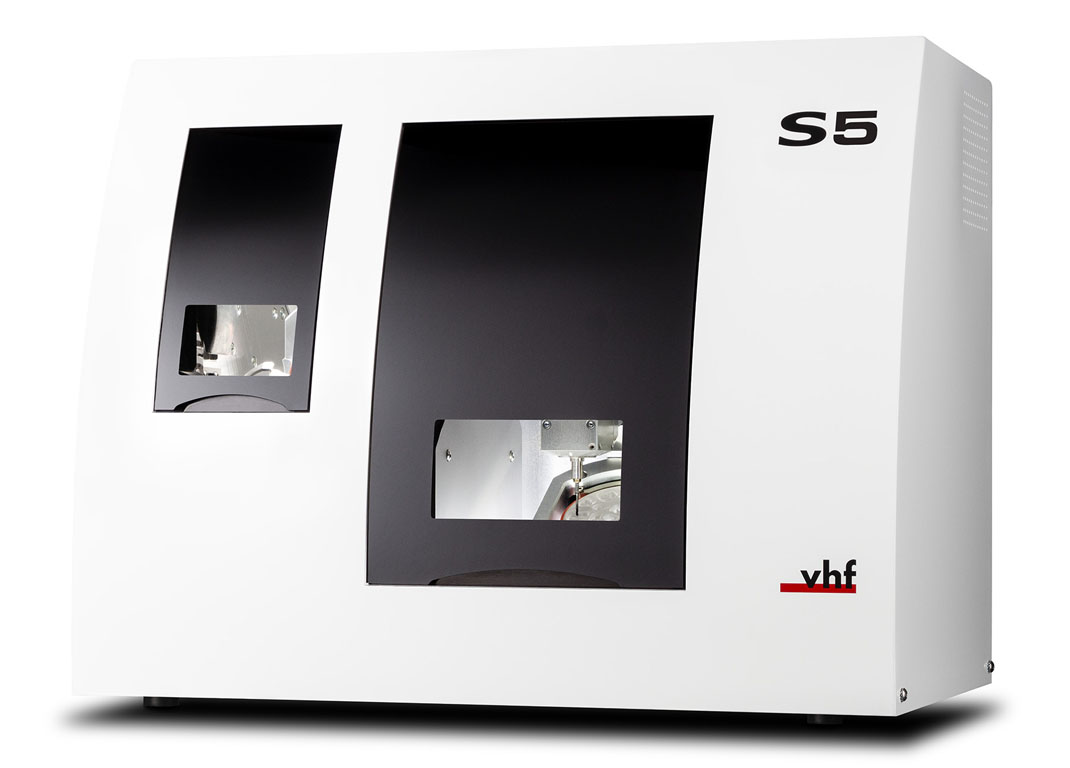

De VHF S5 is een zeer veelzijdige freesmachine voor tandheelkunde. De S5 is de duurzame topper voor natte en droge verwerking van blokken en schijven in het laboratorium. De S5 heeft vijf gelijktijdig werkende assen, een schijf wisselaar voor acht schijven en is ontworpen voor het toepassen op zowel natte als droge bewerking. Door de optionele natslijpmodule kunt u de VHF S5 nog completer maken en kunt u alle gangbare soorten glaskeramiek slijpen.
Hoogtepunten van de VHF S5 freesmachine voor tandheelkunde
Variatie die loont
Door de hoge stijfheid van de machine en de krachtige spindel kunt u metalen bewerken. Met de optie om nat te slijpen is de VHF S5 ook gemaakt voor het nat bewerken van glaskeramiek of titanium. Door de vele innovatieve eigenschappen werkt de VHF S5 heel zuinig en efficiënt. Wat voor u een voordeel is, want hierdoor krijgt u maximale variatie aan toepassingen tegen een eerlijke prijs.
Non-stop bewerken met de S5

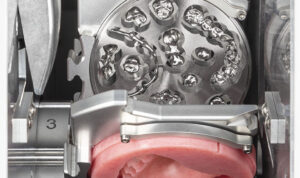

Door de achtvoudige schijf wisselaar zie je prestaties die niet zijn te stoppen! Aan de voorkant kan de machine door een kleine flap onbewerkte stukken worden geladen. De juiste onbewerkte plaat wordt voor uw freesproject automatisch in de klem geplaatst wanneer dit nodig is. Hierdoor kunt u dag en nacht frezen!
Nat slijpen

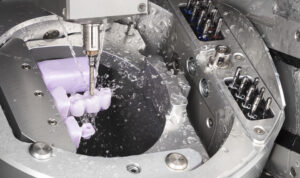

De S5 kan worden voorzien van een natslijpmodule. Er zijn al sproeiers op de spil geïnstalleerd om het gereedschap tijdens het slijpen te koelen. Met deze module kunt u gemakkelijk materialen zoals glaskeramiek slijpen.
Goede efficiëntie en comfort
Door de drie geïntergreede ionisatoren verminderen gebruikers van de S5 het reinigingsproces aanzienlijk. Omdat de statische lading van de acrylplaten zoals PMMA, grotendeels wordt geneutraliseerd. Luchtsproeiers verdelen de geïoniseerde lucht in het werkgebied voor uitstekende resultaten.
Vijf assen werken tegelijkertijd

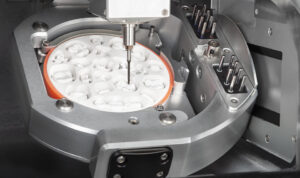

De tweede rotatie-as (B-as) met een hellingshoek tot ± 30 graden maakt het nauwkeurig frezen van onderschrijdingen mogelijk.
Tijdbesparend klemmen van de schijven zonder gereedschap

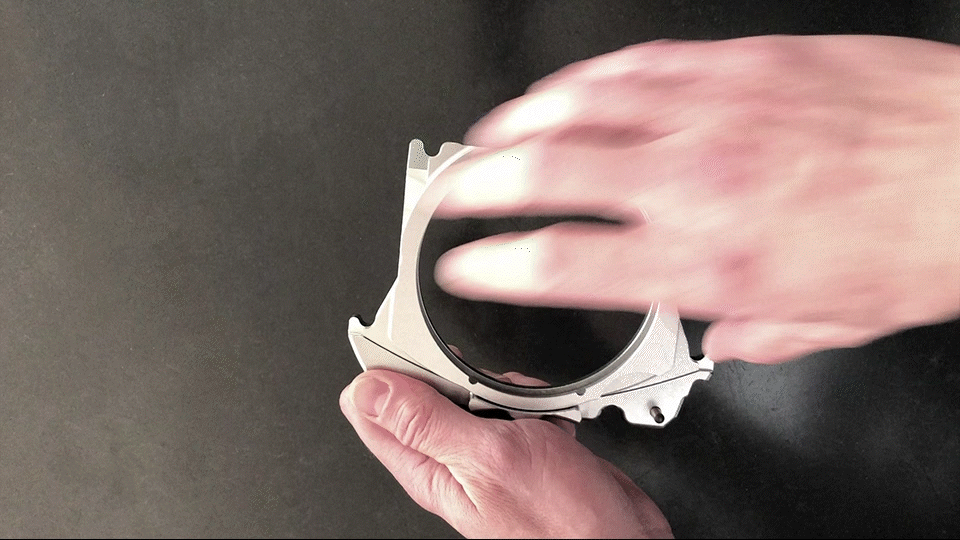

De QuickFrame technologie zorgt er voor dat u binnen enkele seconden eenvoudig onbewerkte stukken kunnen worden geklemd in de S5 zonder gereedschap te gebruiken. Dit snelle proces vervangt het tijdrovende bevestigen van onbewerkte stukken met een schroevendraaier. Is aanzienelijk sneller en fijner voor de werklast van de gebruiker. Bij elke S5 is al een QuickFrame inbegrepen!
Functies van de VHF S5 freesmachine
Algemene informatie:
Droge en natte bewerking
Materialen:
Kunststof, was, zirkoniumdioxide, composieten, CoCr, modelgips, glaskeramiek, titanium
– Schijven, hoogte 10-30 mm (metalen tot 18mm), diameter 98,5 mm
– Blokken tot 45 x 20 x 20 mm
Toepassingen:
Kronen, bruggen, volledig anatomische kronen en bruggen, inlays, onlays, abutments, telescopische kronen, modellen, odelgietstukken, bijtspalken, implantaatstaven, facings, boorsjablonen, kunstgebitten, tafelbladen etc.
Basissysteem
Constructie:
Het machinebed is gemaakt van een massief gegoten aluminium behuizing
Behuizing:
Plaatstalen behuizing, witte hoogglans lakafwerking met werkkamerklep en materiaalwisselaarklep
Aantal assen:
5 assen
Lineaire assen X-/Y-/Z-as:
Precisie kogelomloopspindels, gerolde uitvoering – motor met een resolutie van < 1 μm. Geslepen precisiegeleiders van hooggelegeerd staal. Herhalingsnauwkeurigheid van ± 0,003 mm
Rotatie A-as:
Spelingsvrije Harmonic-Drive met de hoogste rondloopnauwkeurigheid. Rotatiek hoek ± 30 graden. Asopstelling in het werkstuk
Besturings eenheid:
5-assige simultane besturingselektronica met continue baanprogressie en dynamische voorcalculatie. Hardware gebaseerd in real-time besturingssysteem met een gestandaardiseerde commandoset. FPGA-geïntergreede processor. Updatebare hardware. real-time padberekening via hardware-engines in de FPGA. Vierkwadrantregeling van de motoren voor een rustige loop. Meerdere analoge en digitale I/O’s voor het aansturen van de randapparatuur. Geïntergreede omvormen voor synchrone en asynchrone motoren, poortdetectie. Ethernet- en USB-interface.
Verlichting:
RGB-LED-verlichting met statusweergave in de werkkamer en in de blanco wisselaar.
Spoel
Algemeen:
Hoogfrequente spindel, synchroon met pneumatische gereedschap klemming. afdichtingslucht om te voorkomen dat vuil binnendringt. Automatische cone reiniging.
Snelheid:
Tot 60.000 TPM
Vermogen
Piekvermogen (Pmax): 600 watt – nominaal vermogen (S6): 450 watt – continu vermogen (S1): 300 watt
Lagers:
4-voudig hybride keramische kogellager. Concentriciteitsafwijking bij de binnenkegel < 3 μm
Collet:
RVS spantang voor gereedschappen met een schachtdiameter van 3 mm en een totale lengte van maximaal 40 mm
Automatisering
Gereedschap wisselen:
Gereedschapsmagazijn voor 16 gereedschappen. Lengtemeting en gereedschapsbreukbewaking via precisiemeetsleutel. Toegang via de werkkamerklep, veiligheidsvergrendeld
Wissel van werkstuk:
Materiaalwisselaar voor maximaal 8 onbewerkte stukken, blokhouders of abutmenthouders. Robotarm met pneumatische grijper. Gemonitoorde eindposities. Toegang via de aparte materiaalwisselklep.
Verwerkingsmodus
Droog:
Luchtsproeiers op de spindel. slangaansluiting voor externe afzuigunit aan de zijkant van de behuizing. Vacuümsensor voor de bewaking van de afzuigunit. 24 V schakeluitgang voor het aansturen van de zuigunits. ionisator met 3 ionensproeiers.
Nat:
Vloeibare sproeiers op de spindel. Flowsensor voor het bewaken van de vloeistoftoevoer. Optionele natslijpmodule met optische niveau-indicatie door permanent, contactloos ultrasoon meet- en luchtcirculatiesysteem is NIET inbegrepen en is vereist.
Vereisten voor aansluiting
Compressed Air:
6 bar: 60 l/min tot 8 bar: 73 l/min. luchtzuiverheid volgens ISO 8573-1:2010
Vermogen:
100-240 volt – 50/60 Hz, 850 watt
Afzuigsysteem:
Filterklasse M, 3.000 l/min afzuigcapiciteit bij 220 hPa
Gegevens:
USB aansluiting
Omgevingscondities
Temperatuur tijdens het gebruik: tussen de 10 °C en 25 °C
Luchtvochtigheid: Max. 80% (relatief), niet-condenserend
Certificaten
Alle modellen: CE, VDE
Noord-Amerika model: UL, FCC (volgens ANSI/UL 61010-1)
Afmetingen en gewichten
Afmeting:
700 × 444 × 561 mm met gesloten kleppen
700 × 683 × 561 mm met open kleppen
Voetafdruk:
599 x 266 mm
Gewicht:
106kg
Omvang van de levering
CAM-software:
Tandheelkundige camera-software inbegrepen
Houder systemen:
Disc houders (8 stuks) – QuickFrame houder – 3-voudige blokhouders – Abutmenthouders voor verschillende systemen (optioneel)
Accessoires:
Spindel service set · Kalibratieset incl. stijgbeugel maatschroef · Werkkamer spleetmondstuk · Gereedschapsmagazijn inzetstukken (2 stuks) · Reserveschroeven voor blancohouder en deksel van het gereedschapsmagazijn · Torx en inbussleutels · Noodontgrendelingssleutel · Boor (posities gereedschap) · Meetpen · Persluchtslang met drukregelaar · Stroomkabel · USB-kabel · Draaghulp voor het transport van de machine · Gebruiksaanwijzing
Voor verdere informatie over deze freesmachine voor tandheelkunde kijk op de website van VHF.
Downloads
VHF Portofolio sheet frees- en slijpmachines
VHF S5 Factsheet
