VHF R5 – Meest geavanceerde dental freesmachine / slijpmachine

Met de R5 heeft VHF een geavanceerde freesmachine en slijpmachine voor tandtechnische laboratoria ontwikkeld die sterke automatisering combineert met innovatieve benaderingen. De machine beschikt over een tienvoudige blanco wisselaar voor zowel natte als droge bewerking. In een compacte opstelling biedt de R5 uiterste precisie, maximale stabiliteit en de mogelijkheid om elk materiaal te bewerken.

Hoogtepunten van de VHF R5

VHF R5 – hoogwaardige tandheelkundige restauraties non-stop!

Doordat de R5 een sterk geautomatiseerde, geavanceerde freesmachine / slijpmachine is met een tienvoudige blanco wisselaar is het super eenvoudig om non-stop te kunnen werken. Ervaar zelf hoe eenvoudig het is om een revolutie te brengen in uw laboratorium of in-office laboratorium met deze slimme nat- en droogmolen, die zorgt voor optimaal gebruiksgemak.

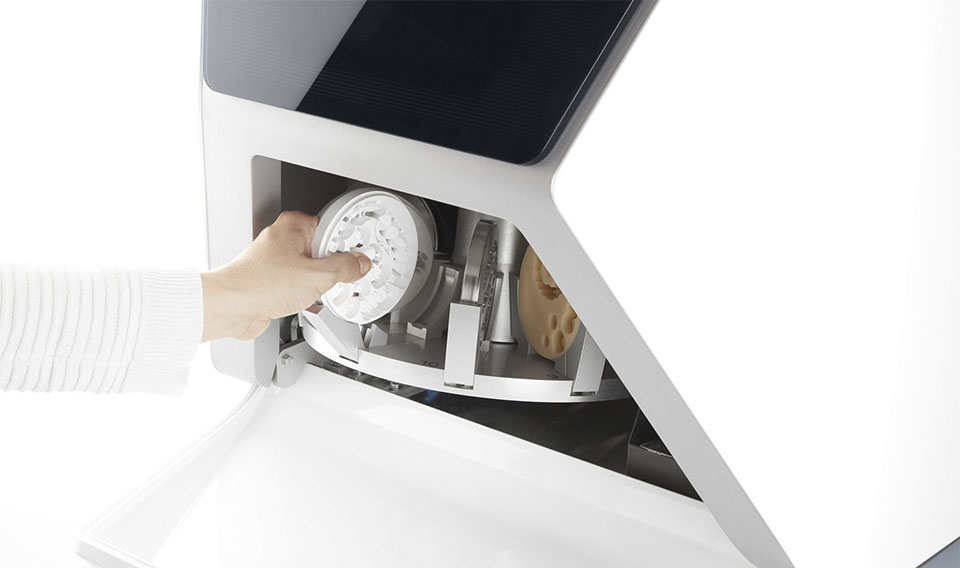

Eenvoudig en effectief – de directdisc-technologie

De directdisc-technologie zorgt ervoor dat onbewerkte schijven snel en zonder gereedschap kunnen worden vastgeklemd, waardoor deze direct kunnen worden verwerkt.

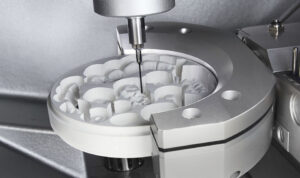

Directclean technology, snelle omschakeling tussen nat en droog

De R5 schakelt zonder enige moeite tussen het nat en droog bewerken. Naast dat de ionisatoren zorgen voor actieve ventilatie, biedt de machine ook een intelligente droogfunctie.

Enkel gebruik van helder water

Voor het natbewerken slijpt en freest de VHF R5 alleen maar met helder water. Dit zorgt er voor dat u alleen maar de geïntegreerde watertank hoeft te vullen. Dit zonder enige toevoegingen, met uitzondering van titanium. Dit is beter voor uw materialen en zonder vervelende afvoer.

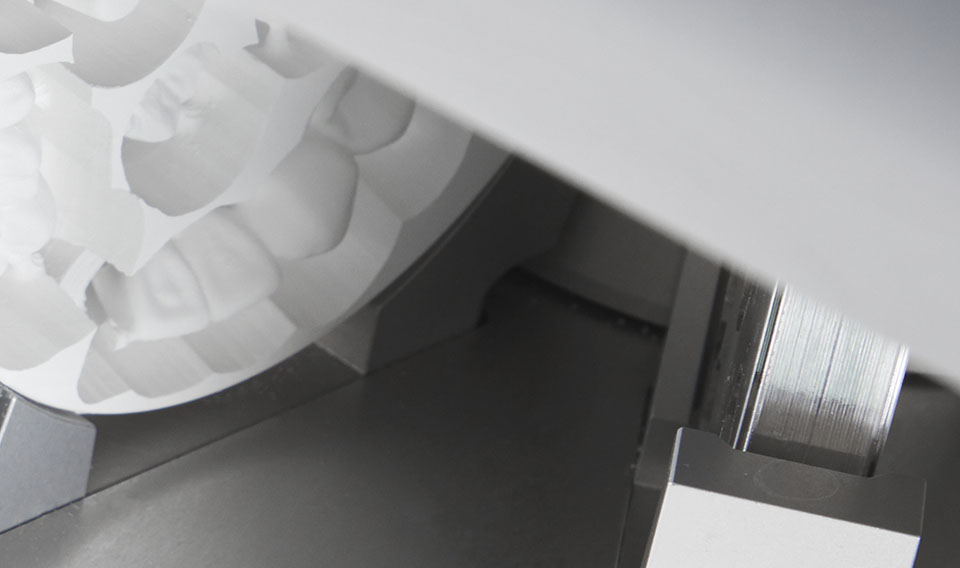

Maximale vrijheid betreft de materialen en afmetingen

De VHF R5 heeft de mogelijkheid om onbewerkte freesstukken tot 44 mm dik te bewerken. Daarnaast is er een kantelhoek voor de spindelas van wel ± 35 graden. Hierdoor zorgt de R5 voor een maximale indicatievariatie en zorgt voor een hoog ontwerpvrijheid.

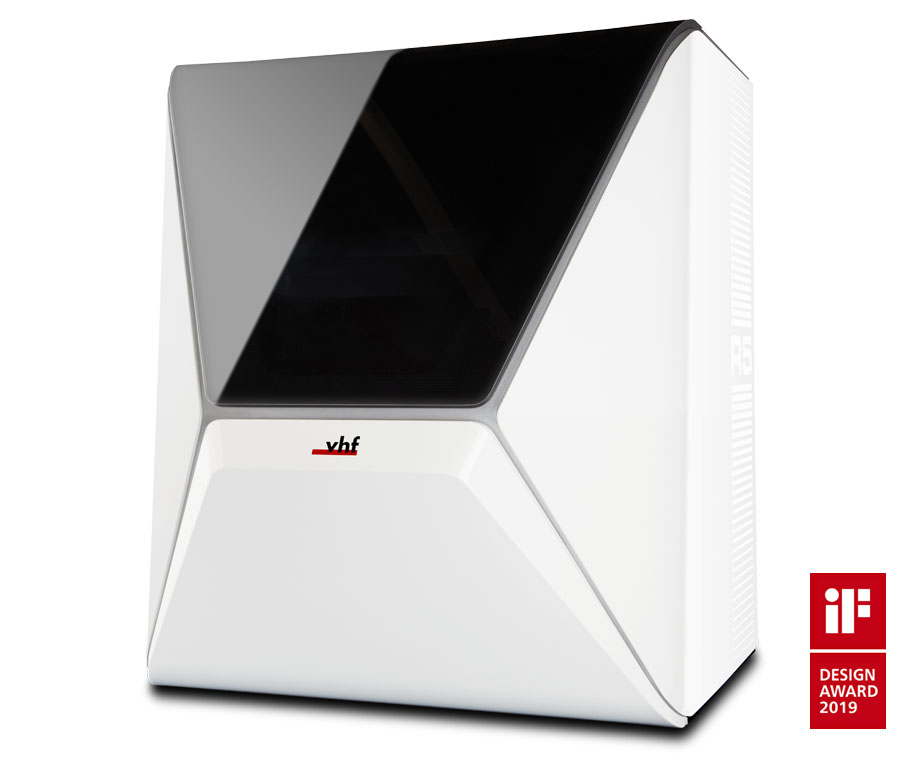

De R5 combineert intuïtieve technologie met doordacht ontwerp en werd bekroond met de prestigieuze iF Design Award vanwege zijn futuristische en innovatieve vorm.

Functies van de VHF R5

Hoogste precisie:

Restauraties in Ultra HD
Uiterst nauwkeurige spindel met 800 watt vermogen en 80.000 tpm
3 μm herhaling nauwkeurigheid

Enorme stabiliteit

Freest en slijpt de zwaarste materialen op de markt, inclusief alle titanium en CoCr-materialen
Bewezen industriële kwaliteit
Solide gegoten lichaam wat zorgt voor minimale trillingen van de machine

Onafhankelijkheid

Onbeperkte materiaalvariatie in 98 mm schijfformaat, ongeveer 40 blokmaterialen en 800+ titanium en CoCr prefab abutment blanks.
Dekt het breedste scala aan indicaties, dankzij ± rotatiehoek van 35 graden in de 5e as en een schijfhoogte van 40 mm

Uitstekende betrouwbaarheid

100% ontworpen en geproduceerd in Duitsland
Uitgebreide sensortechnologie voor de bewaking van alle vitale functies van het systeem
24 maanden garantie

Zeer efficiënt

Een van de snelste machines op de markt
Revolutionaire materiaalbelading met direct-disc echnologie
Automatische wisselaar heeft plaats voor maximaal 10 schijven, 60 blokken of 60 prefab abutments
Webcam in de werkcabine voor bewaking en onderhoud op afstand
DirectClean Technologie zorgt er voor dat het nat en droog bewerken on-the-fly mogelijk is.
Boren van schroeftoegangskanalen – bespaart kosten voor “meso”-blokken
Een super gebruiksvriendelijke bediening van DentalCam-software en DirectMill technologie welke zijn inbegrepen bij de levering van de VHF R5 zonder enige licentiekosten.

Bekijk nu de video over de VHF R5, voor de perfecte glimlach!

Technische data van de VHF R5

Algemene informatie:

Materialen
Kunststoffen, was, zirkoniumdioxide, composieten, CoCr, modelgips, glaskeramiek, titanium
– Schijven: Hoogte 10–40 mm (metalen tot 18 mm), diameter 98,5 mm
– Blokken tot 40 × 20 × 20 mm

Indicaties
Kronen, bruggen, volledig anatomische kronen en bruggen, inlays, onlays, abutments, telescopische kronen, modellen, modelgietstukken, bijtspalken, implantaatstaven, facings, boorsjablonen, kunstgebitten, tafelbladen, etc.

Basis systeem:

Constructie
Machinebed van massief gegoten aluminium

Behuizing
Plaatstaal met witte hoogglans lakafwerking, voorzien van een werkkamerklep en een gecombineerde klep voor de blancowisselaar/koelvloeistoftank

Aantal assen
5

Lineaire assen (X-/Y-/Z-as)
Precisie kogelomloopspindels, gerolde uitvoering · motoren met een resolutie van < 1 μm · geslepen precisiegeleiders van hooggelegeerd staal · herhalingsnauwkeurigheid ± 0,003 mm

Rotatieas (A-as)
Spelingsvrije Harmonic-Drive® met de hoogste rondloopnauwkeurigheid · rotatiehoek: 360°, oneindig

Rotatieas (B-as)
Precisie kogelomloopspindel met roterende doorvoer · rotatiehoek: ± 35° · asopstelling in het gereedschap

Besturingseenheid
5-assige simultane besturingselektronica met continue baanprogressie en dynamische voorcalculatie · hardware-gebaseerd real-time besturingssysteem met gestandaardiseerde commandoset · FPGA-geïntegreerde processor · updatebare hardware · real-time padberekening via gespecialiseerde hardware-engines in de FPGA · vierkwadrantregeling van de motoren voor een bijzonder rustige werking · meerdere analoge en digitale I/O’s voor het aansturen van randapparatuur · geïntegreerde omvormer voor synchrone en asynchrone motoren, elektronische poortdetectie · Ethernet- en USB-interface

Verlichting
RGB-LED-verlichting met statusindicatie (3× in de werkkamer / 1× in de blancowisselaar)

Camerasysteem
Geïntegreerd in de werkkamer voor eenvoudige ondersteuning op afstand en interne opnameopties

Spindel:

Algemeen
Hoogfrequente spindel, synchroon met pneumatische gereedschapsklemming · afdichtingslucht voorkomt binnendringen van vuil · automatische conusreiniging

Snelheid
Tot 80.000 tpm

Vermogen
Piekvermogen (Pmax): 800 watt · nominaal vermogen (S6): 600 watt · continu vermogen (S1): 440 watt

Lagering
4-voudig hybride keramisch kogellager · concentriciteitsafwijking bij de binnenconus < 3 μm

Spantang
Roestvrijstalen spantang met keramische coating voor gereedschappen met een schachtdiameter van 3 mm en een maximale totale lengte van 40 mm

Automatisering:

Gereedschapswissel
Gereedschapsmagazijn voor 16 gereedschappen, uitneembaar · Lengtemeting en gereedschapsbreukbewaking via precisiemeetsleutel

Werkstukwissel
Geïntegreerde blancowisselaar voor maximaal 10 schijven, blokhouders of abutmenthouders · ontwerp in DirectDisc-technologie · robotarm met pneumatische grijper · gemonitorde eindposities

Toegang tot de werkkamer
Gemotoriseerd openen en sluiten van de werkkamerdeur, beweging parallel aan het chassis

Toegang tot de combinatieruimte
Toegang tot het multifunctionele compartiment met de blancowisselaar en de koelvloeistoftank via een elektrische klep

Verwerkingsmodus:

Droog
Luchtsproeiers op de spindel · slangaansluiting voor externe afzuigunit aan de zijkant van de behuizing · onderdruksensor voor bewaking van de afzuigunit · 24 V schakeluitgang voor aansturing van afzuigunits · krachtige ionisator met 2 ionensproeiers

Nat
Vloeistofsproeiers op de spindel · geïntegreerde koelvloeistoftank (3 liter) met actief koolstoffiltersysteem · flowsensor voor bewaking van de vloeistofaanvoer · puur water: geen slijpmiddelen, behalve bij titaniumverwerking

Nat/Droog

DirectClean-technologie (ionisatie/spoeling/drogen/ventilatie) voor directe wisseling tussen nat- en droogbewerking

Aansluitvereisten:

Perslucht
6 bar – 8 bar (120 l/min) · Luchtzuiverheid volgens ISO 8573-1:2010

Stroomvoorziening
100-240 volt · 50/60 Hz, 750 watt

Afzuigsysteem
Filterklasse M · 3.500 l/min afzuigcapaciteit bij 220 hPa

Gegevensverbinding
10/100/1000 Mbit/s BaseT-poort (auto-sensing) · Ethernet via RJ-45-aansluiting

Omgevingscondities:

Bedrijfstemperatuur
Tussen 10 °C en 35 °C

Luchtvochtigheid
Max. 80% (relatief), niet-condenserend

Certificeringen:

Alle modellen
CE, VDE

Noord-Amerika model
UL, FCC (volgens ANSI/UL 61010-1)

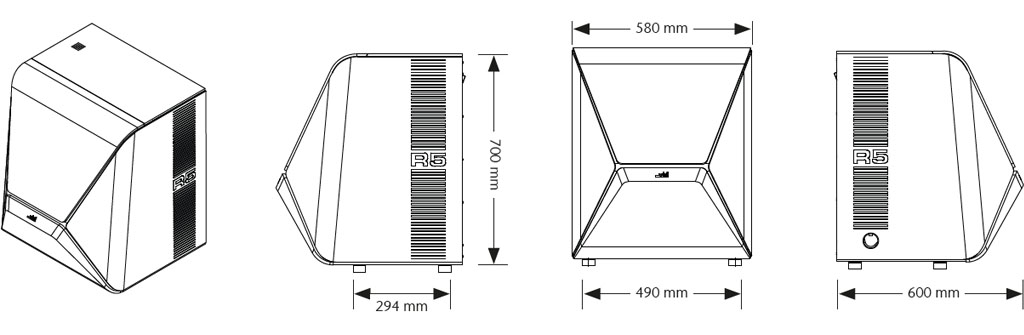

Afmetingen & Gewicht:

Afmetingen (B/D/H)
580 × 600 × 700 mm (met gesloten klep)
580 × 720 × 880 mm (met open klep)

Voetafdruk (B/D)
490 × 294 mm

Gewicht
150 kg

Leveringsomvang:

CAM-software
dentalcam software inbegrepen

Houdersystemen
Abutmenthouders voor verschillende systemen (optioneel)

Accessoires
Spindel service set · Kalibratieset incl. micrometer · Borstel voor sproeiplaat · Reinigingsborstel · Microvezeldoek · Reservefilters · Actieve koolstofkorrels · Tec Powder (3 zakken) · Reservewisser voor kijkvenster · Gereedschapsmagazijn inzetstuk (1 stuk) · Momentsleutel · 2 inbussleutels · Boor (gereedschap posities) · Meetpen · Stroomkabel · Ethernet netwerkkabel · Draaghulp voor transport van de machine · Gebruiksaanwijzing
