RayShape Edge E2
Installatie handleiding
Zie de installatiehandleiding en zie stap voor stap hoe u eenvoudig zelf de Rayshape Edge E2 veilig en correct installeert voor optimaal printresultaat.
Installatie vereisten:
Elektrische aansluiting
- Voeding: 100-120 VAC (4 A) of 200-240 VAC (2 A), 50/60 Hz
- Vermogen: 350 W
- Gebruik uitsluitend een geaard stopcontact
- Controleer altijd het typeplaatje op de printer vóór aansluiting
Omgevingscondities
- Ideale temperatuur: 25 ± 5 °C
- Luchtvochtigheid: < 60%
- Goede ventilatie (geen afgesloten ruimte)
- Plaats de printer niet in direct zonlicht
- Stofvrije omgeving (belangrijk voor optische onderdelen)
1. Uitpakken en controle

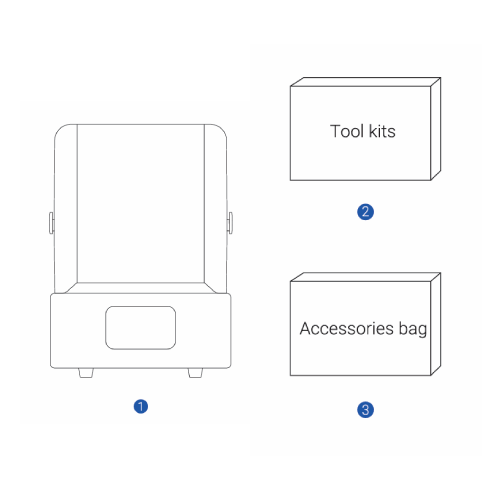

Controleer bij levering of de verpakking onder andere de volgende items bevat:
- Edge E2 3D printer
- Printplatform
- Resintank
- Gereedschapset
- Accessoiretas (handschoenen, spatels, filters, kabels, etc.)
Het totale gewicht van de verpakking is ca. 45kg. Til de printer ALTIJD met twee personen.
2. Plaatsing van de printer
Voor de optimale werking is het belangrijk de de printer op een juiste plaats wordt neergezet.
- Stabiele, waterpas tafel
- Minimale draagkracht: 50 kg
- Minimaal benodigde ruimte:
- Breedte: 50 cm
- Diepte 65 cm
- Vrije ruimte boven: 80 cm
- Afstand tot muur achterzijde: minimaal 20 cm
- Plaats de printer uit de buurt van hitte-, vuur- en trillingsbronnen
Controleer dubbel of de printer stabiel en recht staat, en controleer of de afdekking volledig geopend kan worden.

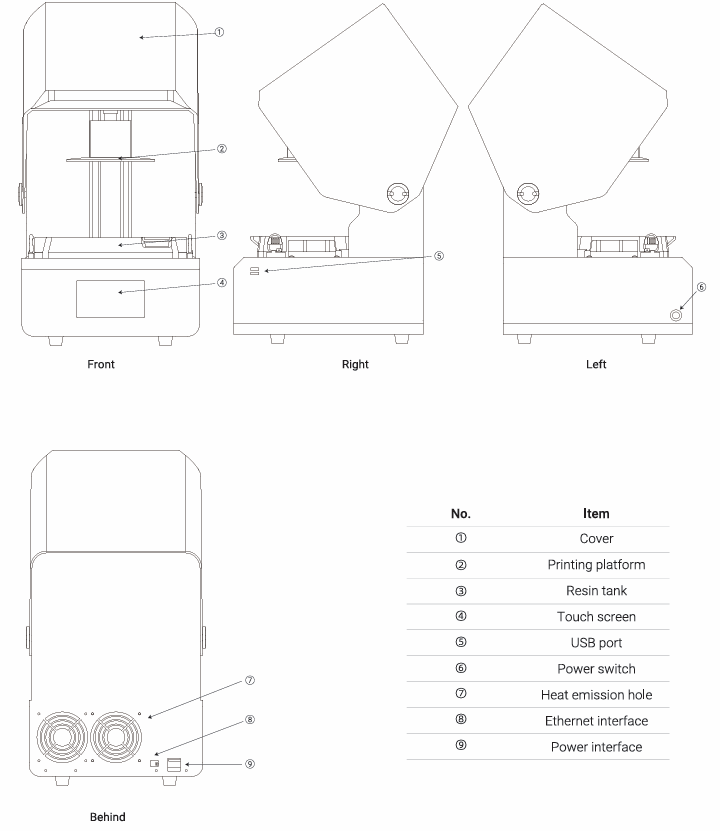

3. Aansluiten van de printer
Stroom aansluiten
- Sluit de voedingskabel aan op de achterkant van de printer
- Gebruik een geaard stopcontact
- Zet de printer aan met de aan/uit-schakelaar

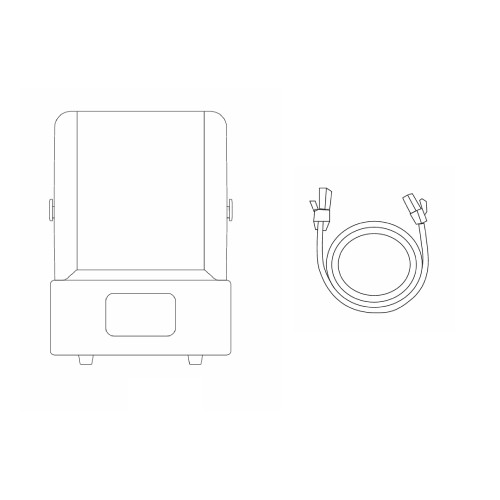

Netwerkverbinding (optioneel)
Je kunt de printer verbinden vai:
- Wi-Fi (via touchscreen: Settings > Netwerk > Wireless)
- Ethernet (aanbevolen voor stabiele verbinding)
Zorg ervoor dat de printer en de computer met de slicer in hetzelfde lokale netwerk zitten.
4. Installatie van het printplatform
- Ga op het touchscreen naar Tools > Z-Axis Offset > Move to Top

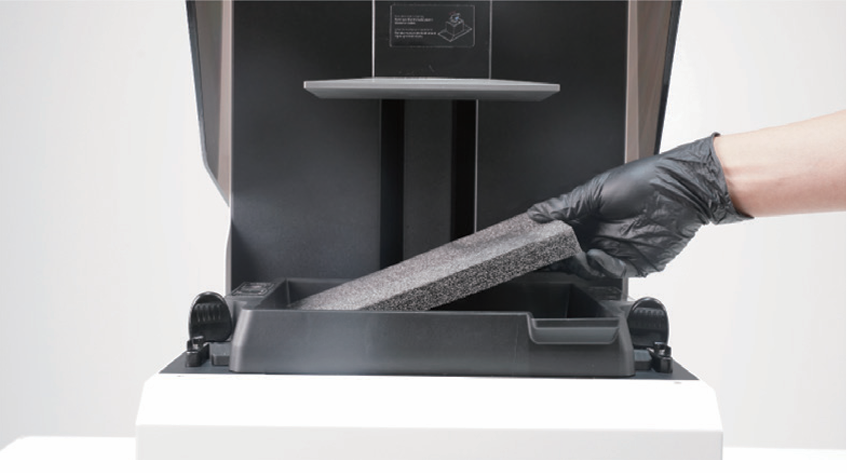

- Verwijder het beschermschuim uit de resintank
- Schuif het printplatform horizontaal in de houder
- Draai de vergrendelknop met de klok mee totdat:
- het platform niet meer beweegt
- de blauwe markering naar voren wijst
Om het platform te verwijderen: draai de knop tegen de klok in en trek het platform naar voren.

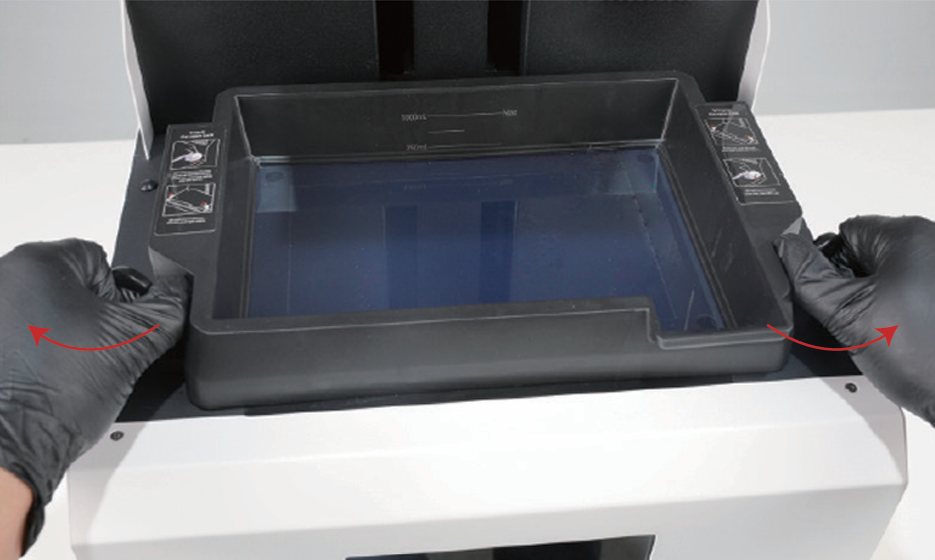

5. Resintank plaatsen of verwijderen
- Ontgrendel de knoppen aan beide zijden van de tank
- Plaats of verwijder de resintank voorzichtig
- Controleer altijd de releasefilm op beschadigingen vóór gebruik van de printer.
Voor de volgende stap moet resintank verwijderd zijn.

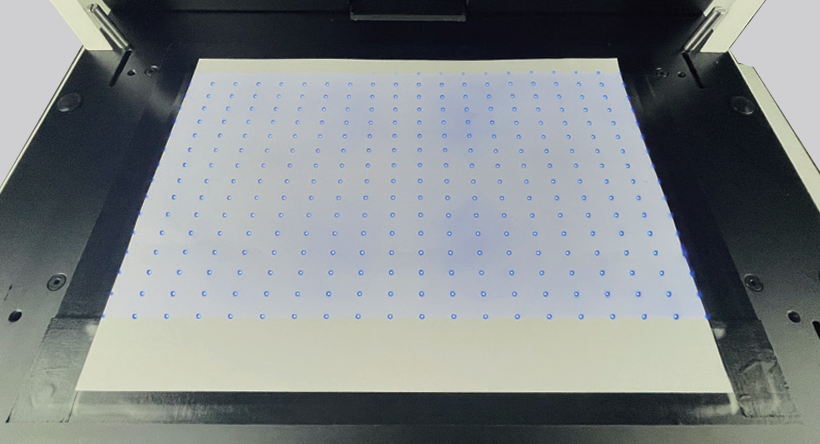

6. Schermtest (eerste controle)
Om te controleren of het LCD scherm van de printer werkend is, moet er een Mono Screen Test worden gedaan. Tijdens deze test kijk je of er geen beschadigingen of andere fouten zitten in het scherm.
- Indien nog aanwezig, verwijder de resin tank
- Plaats een wit A4-vel op het LCD-scherm en zorg dat het scherm volledig bedekt is.
- Navigeer op het touchscreen naar Tools > Mono Screen Test
- Controleer of het projectiebeeld scherp en gelijkmatig is.
Na het voltooien van de bovenstaande stappen is de Rayshape Edge E2 correct geïnstalleerd en klaar voor gebruik. Voor meer informatie kunt u eenvoudig de User Manual (EN) via de link hier beneden downloaden.
